D型过热水旋转接头

Dd型旋转接头

时间:2015-07-10 16:46来源:未知 作者:admin 点击:
D型旋转接头中Dd型采购须知:
最高转速:≤500RPM
最高温度:≤220℃
最高压力:≤1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水

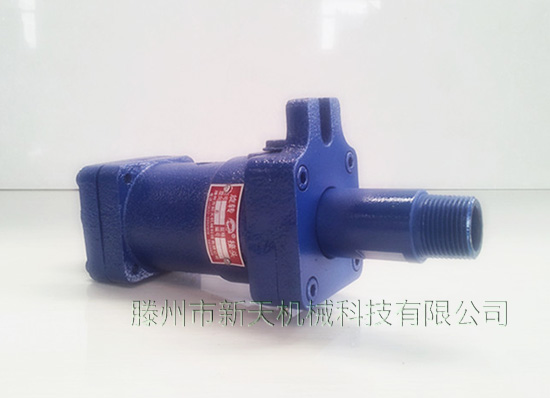

滕州新天dd型旋转接头实物图

新天D型单向流通旋转接头图
Dd型旋转接头设计原理:
1、密封装置选用外装式构造,端面比压值呈下降趋势,可以随便调换该接头的密封程度以及补偿器的调整。
2、选用浮动式的密封器和波纹形状的补偿器

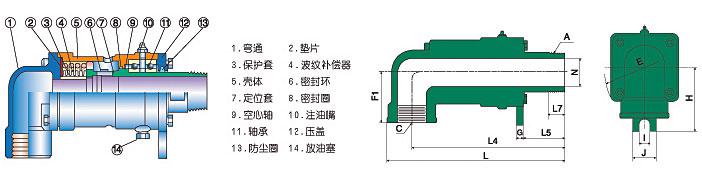

d型旋转接头原理图

Dd型旋转接头 单向流通式——螺纹连接:

规格

型号

A

C

E

F1

G

H

I

J

L

L4

L5

L7

N

10

Dd-10

R3/8

Rc3/8

79

40

8

55

14

34

164

149

36

16

10

15

Dd-15

R1/2

Rc1/2

79

40

8

55

14

34

175

158

42

20

14

20

Dd-20

R3/4

Rc3/4

89

45

10

65

18

38

197

177

45

22

18

25

Dd-25

R1

Rc1

110

55

10

70

14

40

256

231

63

25

25

32

Dd-32

R1-1/4

Rc1-1/4

119

78

11

82

18

48

264

234

57.5

28

32

40

Dd-40

R1-1/2

Rc1-1/2

125

83

10

92

20

50

288

256

60

30

38

50

Dd-50

R2

Rc2

167

88

10

95

18

42

308

270

66

32

48

65

Dd-65

R2-1/2

Rc2-1/2

186

110

14

120

20

50

359

314

72

42

64

80

Dd-80

R3

Rc3

207

115

16

130

24

54

404

348

94

45

75

100

Dd-100

R4

Rc4

277

120

20

160

28

80

705

623

118

50

98
